公安局枪库联网报警授权管理系统

一、系统概述

1.1、项目背景

    枪库是指枪支（弹药）制造、配售、配备、配置单位和配置科研展览、道具枪支单位和承担临时存储保管职责单位以及各级公安、检察院、法院、监狱等执法部门用于存储枪支、弹药的专门场所。枪库的安全不同于一般的财物防盗、防抢，具有相当高的风险等级，因此，本着技术先进、功能强大、运行可靠、接警及时、处警迅速准确可靠的设计原则，结合现代技防技术的实际，提出本联网报警方案。

1.2、系统需求

1.2.1、传输模式：报警信息传输至少采用双网传输方式，如：有线IP网络、PSTN等，各网络之间应能互为备份，自动切换，确保报警通讯的可靠性；

1.2.2、授权方式：系统实行24小时警戒，双人双锁的安保制度，物理钥匙和密码由两个人分别掌管，密码授权人通过安装在门口的密码键盘现场授权；管理系统除了具备相关领导枪库现场密码授权功能外，同时具备领导不在现场时通过手机远程授权功能。

1.2.3、授权记录：当现场密码授权时，公安局管理中心应有提示和记录，同时领导的授权手机在开启枪库管理手机微信功能时也可以收到授权信息。同时，领导通过公安局管理中心或通过授权手机时，公安局管理中心也应有记录。

1.2.4、状态提示：无论现场密码授权，还是中心或手机远程授权，现场应有授权成功（授权失效）的中文语音提示，避免现场人员错误操作。

1.2.5、建立多级中心：能够实现多级中心的建立，方便不同管理中心同时接收到相关警情；各级中心需要共享数据，上级中心能够实现对下级中心有效的权限管理；做到不同中心的操作记录可查可追溯，以保障管理中心的数据信息安全。

1.3设计依据

GB 50348-2004  《安全防范工程技术规范》

GB 12663-90    《防盗报警控制器通用技术条件》；

GA T669-2008   《城市监控报警联网系统技术标准》

GA/T 75-1994   《安全防范工程程序与要求》

GA 1016-2012   《枪支(弹药)库室风险等级划分与安全防范要求》

二、系统方案

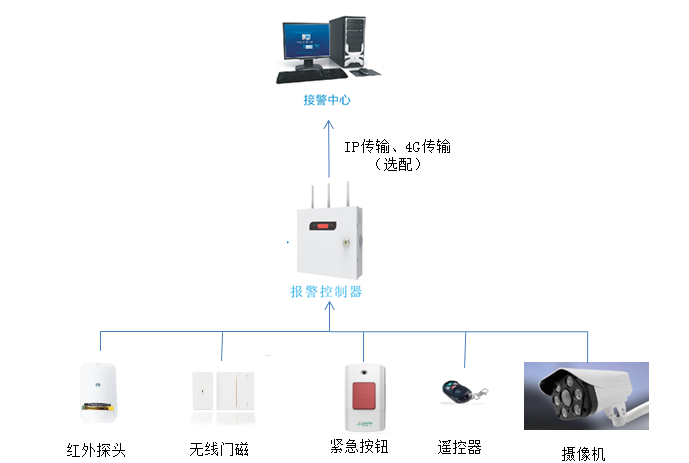

2.1系统结构图

2.2、系统介绍

 2.2.1、公安局管理中心

    公安局建立为管理中心总中心，实现分中心管理、数据汇总、信息转发、手机授权短信验证码发送的功能。配置如下：

①、企业级路由器1台

②、神眼V6 3.0管理主中心软件中心1套

③、正版SQL2008数据库1套

④、数据库服务器1台

⑤、中心服务器1台

⑥、路企业级短信发送平台1台

2.2.2、管理分中心

    管理分中心，分中心通过网络连接到主中心，接收主中心转发的辖区内枪库终端的报警信息和报警视频，分中心配置：

①、神眼V6 3.0管理分中心软件中心1套

②、分中心服务器1台

2.2.3、枪库前端

     枪库前端使用LX6208S报警主机，该主机采用IP或4G为传输方式，自带LED屏显示防区、时间，4位数码管显示主机状态，8路基本有线防区。

枪库前端配置：

①　LX6208S报警主机1台

②　遥控器1个

③　12V7Ah蓄电池1个

④　紧急按钮1个

⑤　摄像机4台

⑥　无线门磁

⑦　红外探头

2.3系统优势

◆安全性：此系统可采用4G、IP网络双通道传输模式，双重传输互为备份，自动切换，保障报警主机信息安全。

◆实时性：主机每30秒与中心通讯一次，网络在线状态实时监测，状态反馈及时；网络传输报警信息，实时传送，报警速度快、稳定可靠性高。

◆方便性：密码授权键盘操作简单方便，支持8组授权密码，授权记录保存至中心备案，同时，在突发状态下，授权人可以实现远程手机APP授权，APP授权时通过市公安局专用短信发送平台发送动态短信验证，授权记录实时保存到中心备案。

三、软硬件介绍

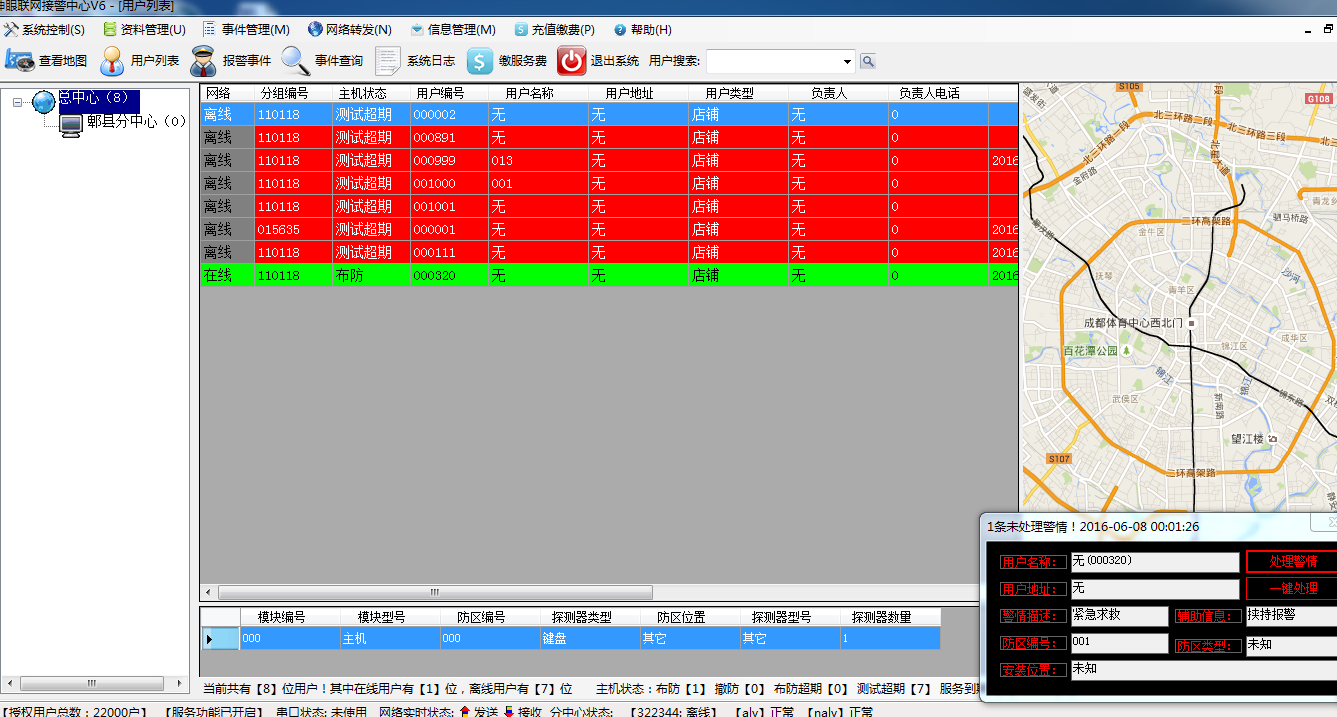

3.1、中心管理平台

     ◆采用SQL2008数据库系统，数据服务器单独存放数据，数据库容量大，安全性高。

     ◆多级的操作员密码，多级分中心的建立，自由设定权限，方便管理。

     ◆支持多级分中心的建立和权限管理

     ◆软件带验证短信发送功能，只是手机APP操作，搭配短信发送平台实现APP动态短信验证远程授权。

 ◆接到警情时自动调取用户信息弹出提示框和播放提示语音，根据设置实时转发至分中心，并同时弹出报警区域绑定的实时视频和预录视频。报警视频自动存储在中心，方便查阅。

 ◆中心与前端实时通讯，网络状态实时显示，用户列表和事件列表不同状态不同颜色标识，方便查阅。

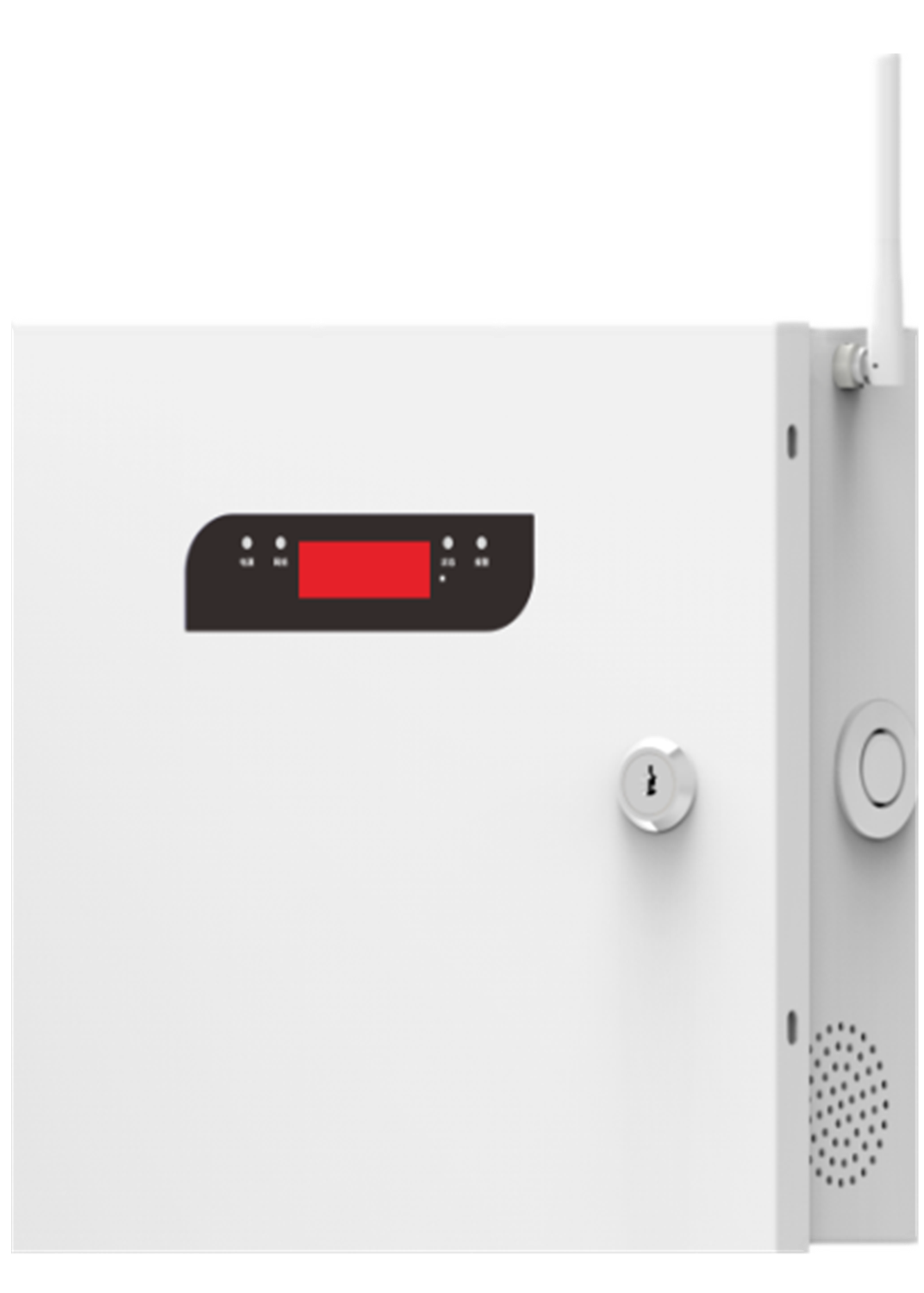

3.2、LX6208S报警控制器

※集多网通讯、远距离传输、双重显示、远程控制、多种方式布撤防的入侵和紧急报警控制器，适用于商业店铺、机关单位、学校、工厂、金融系统、博物馆等场所。

1.具有4个LED灯显示工作状态，4位数码显示时钟及报警防区；
2.具有8路有线基本防区；
3.具有理想加密码90个无线防区，安全可靠；
4.具有DATA接口，可用于扩展LoRa模块、编程键盘、声光警示器等设备；
5.具有1个可编程电压输出接口，可设置报警、布防等方式输出；
6.具有自恢复总线保护功能，避免外接产品短路时损坏报警系统；
7.具有总线与警号PTC自动保护及故障检测功能；
8.具有防区分组功能，可对各分组分别布撤防；
9.具有本地键盘口编程、远程编程、局域网编程(配IP模块)功能；
10.具有V6接警中心联网功能；
11.具有防拆报警功能；
12.具有自适应交直流电源、自动转换及自动充电；
13.具有操作权限授权管理功能，报警符合GB12663-2019新国标要求；
14.可选配全网通4G传输模块，可使用移动、联通、电信4G卡通讯；
15.可选配IP网络模块，实现IP有线网报警通讯；
16.可外接12V有源警号增大报警音量；
17.采用多级防雷技术、隔离低压开关电源，大大提高系统可靠性。

3.3、紧急按钮

     ◆具有SOS紧急求救功能，一键式报警，使用方便。

     ◆避免安装在小孩触手能摸到的地方误动报警。

     ◆外壳：采用PC阻燃材料。

     ◆环境温度-10~55度，湿度≤90%RH。

3.4、12V7Ah蓄电池

※ 主要性能:

·续航能力强、使用方便

·使用寿命长

·采用全新高纯度材料

3.5、红外探头

·433MHz无线，标准模式空旷发射距离100米，增强模式空旷发射距离150米。

 ·新型AI智能算法，抗强光干扰，抗无线电干扰，抗气流。

·有温度补偿和温度检测，具有超温预警功能（配套相应主机，探测器周边环境温度超过60度输出火警信号）。

·超低功耗，2只5号碱性电池供电（不含）可用1-3年。

·探测距离12米，水平角度90度，垂直角度80度，带下视窗，下方无死角。

3.6、无线门磁

·433MHz无线，空旷发射距离100米

·1200mAh锂电池（可用3-5年）

·无线门磁，抗干扰

·磁铁部分高度可调节，适应不同门窗的安装。

3.7、摄像机

·报警摄像机枪机，H.264+H.265格式，400万高清图像，

·带高灵敏度拾音器，内带2W喇叭，可直接对讲喊话。

·可开启人形检测功能，当有人进入设定区域或越过警戒线时，自动语音提示，并将报警信息传平台，

带TF卡录像（最大支持128G存储卡）。

·有ONVIF协议（可接入NVR进行录像），6个点阵红外灯补光，3.6mm镜头。

·带WIFI，可WIFI连路由器上网，远程接警中心查看，实现报警视频复核。

·也可WIFI直连手机，在无网络情况下，现场手机观看图像和查阅录像。
