门禁施工常见错误现象三:485控制线不使用双绞线

日期:2021-05-08  点击:  加入收藏

  485线路不使用双绞线,或者使用低档的无源转换器。485通讯线不能走星型连接,必须走规范的手牵手的总线模式。如果485走线不规范或者超出通讯范围,会出现通讯不上或者有时通讯上有时通讯不上的现象。485传输是差模传输模式,只有485+ 和485- 互为双绞,才能使得485传输模式受到的干扰最小,传输最远,传输质量最好。也些工程商不采用双绞线会使得干扰很大,有些工程商误以为线粗一些传输质量会好,将双绞线合成一股,另外一台双绞线也合成一股,这样适得其反,反而大幅度降低了通讯质量。

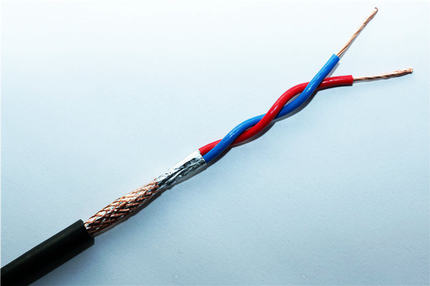

485带屏蔽双绞线

  市面上有一种没有带电源的小巧的转换器,价格便宜。但抗干扰性能不好,一般用于单机的室内 短距离的通讯,例如考勤机。不适合门禁系统。虽然其号称可以带32台设备,传输距离达1000米,其实在实际应用中经常远远达不到指标。所以建议您不要采用这种无源的转换器。除非 在室内,通讯距离小于100米,负载数小于2台,从成本角度上可以考虑一下采用。否则,强烈建议您采用有源的485转换器,价格也不贵,稳定得多。负载控制器的数量也很多。抗干扰,防雷击,防浪涌效果也很好。
  485布线禁止星型连接,即不可从转换器分别拉线到各个控制器,然后在转换器上并联。这种连接使得通讯质量很差。一定要从转换器出来,先到一台控制器,然后再连到下一台控制,一台一台连下去,象串蚂蚱一样串下去才行。不规范的485布线,即使以后用屏蔽接地 终端电阻来改善都是无济于事的。
