PVC线管、线槽各型号能穿放多少根网线?

日期:2021-05-08  点击:   加入收藏

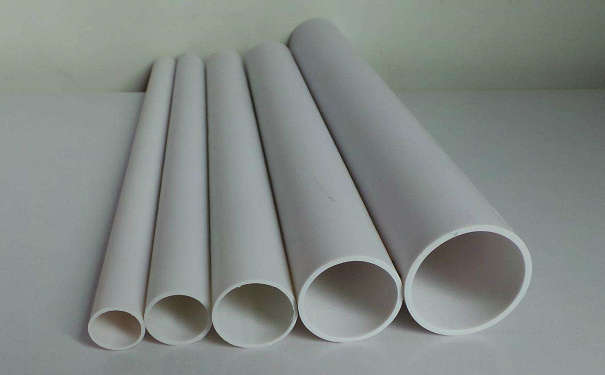

PVC线管

  pvc线管内线截面面积不能超过电线管截面面积的40%,超过40%穿管的阻力很大,首先,我们要知道超5类与6类线的的芯径,截面积,外接正方形面积参数,那就能计算出PVC线管能穿多少根线了。参数如下表:


超五类网线六类网线
芯径0.511mm0.574mm
截面19.625mm²30.1754mm²
正方形面积25mm²38.44mm²

  那按40%的利用率来计算,就可以算出不能尺寸的PVC线管,所穿网线的根数了,结果如下:

管径线管截面积超五类网线根数六类网线根数
16201mm²3.22.1
20314mm²53.3
25490.6mm²7.95.1
32803.8mm²12.98.4
401256mm²20.113.1
501962.5mm²31.420.4

  上表就是各种常见尺寸的PVC线管所穿网线根数,在实际项目,我们除了用pvc线管,也会用到pvc线槽,布放缆线在线槽内的截面利用率应为30%~50%,这里面我们也一起来看下pvc常用线槽的穿线量

线槽宽线槽高线槽截面积超五类网线根数六类网线根数
10mm20mm200mm²426
14mm24mm336mm²6.74.4
19mm39mm741mm²14.89.6
22mm60mm1320mm²26.417.2
27mm100mm2700mm²5435.1

  实际施工过程中,根据现场环境,在上述建议根数下适量减少而不要增加。到时阻力大无法穿过、无法维修等
